光纖收發器單模和多模的區別
單模多模是按光纖的性質分類的.由于使用的光纖不同,光纖收發器所能傳輸?shù)木嚯x也不一樣,多模光纖由于傳輸距離比較短,大約只能覆蓋2公里到5公里的距離,因此,多模光纖收發器所支持的數據傳輸距離也比較短,只能在2公里到5公里范圍內實現數據傳輸.

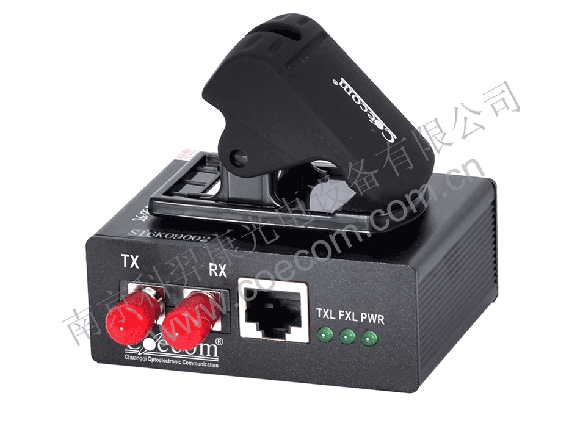

單模光纖收發器簡介（以百兆光纖收發器為例）10/100M一光兩電光纖收發器（亦稱光電轉換器）全面兼容IEEE802.3、IEEE802.3u、IEEE802.1d標準.支持全雙工、半雙工、自適應三種工作模式.通過設備本身提供的狀態指示燈,用戶可實時監測設備當前的工作狀態,包括端口速率,設備當前的工作方式是全雙工還是半雙工.
100M光纖收發器主要是光纖有單模、多模之分，區別在于:
1.單模光纖芯徑小（10mm左右）,僅允許一個模式傳輸,色散小,工作在長波長（1310nm和1550nm）,與光器件的耦合相對困難.
2.多模光纖芯徑大（62.5mm或50mm）,允許上百個模式傳輸,色散大,工作在850nm或1310nm.與光器件的耦合相對容易而對于光端模塊來講,嚴格的說并沒有單模、多模之分.所謂單模、多模模塊,指的是光端模塊采用的光器件與何種光纖配合能獲得******傳輸特性.
光纖收發器一般區別:
1.單模模塊一般采用LD或光譜線較窄的LED作為光源,耦合部件尺寸與單模光纖配合好,使用單模光纖傳輸時能傳輸較遠距離.
2. 多模模塊一般采用價格較低的LED作為光源,耦合部件尺寸與多模光纖配合好.
如何判斷單模多模？

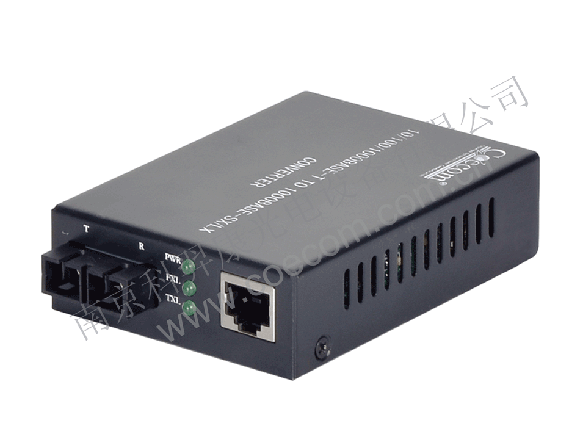

1.從光頭分辨拔下光纖收發器光頭防塵帽看光頭里面接口器件顏色,單模的TX和RX接口的內側涂有白色陶瓷,多模接口是棕色的.
2.從型號來區分:一般看型號里面是否有S和M,S表示單模,M表示多模.
3.如果已經裝上使用,則可以看光纖跳線的顏色,桔紅色是多模的,黃色是單模的
小提示：?jiǎn)文Ｊ瞻l(fā)器就可以在單模光纖和多模光纖下都能工作,多模光纖收發器則不能在單模光纖下工作.另外市面還有單多模轉換器設備.可以解決單模光纖和多模光纖的互換.
