預制光纜活動連接件的種類
預制光纜活動連接件,即接入光模塊的光纖接頭,有好多種,并且相互之間不可以互用.不經常接觸光纖的人多會認為GBIC和SFP模塊的光纜連接件是同一種,其實它們是不同的.SFP模塊接LC光纖連接件,而GBIC接的是SC光纖連接件.下面對網絡工程中常用的幾種預制光纜活動連接件進行詳細的說明:

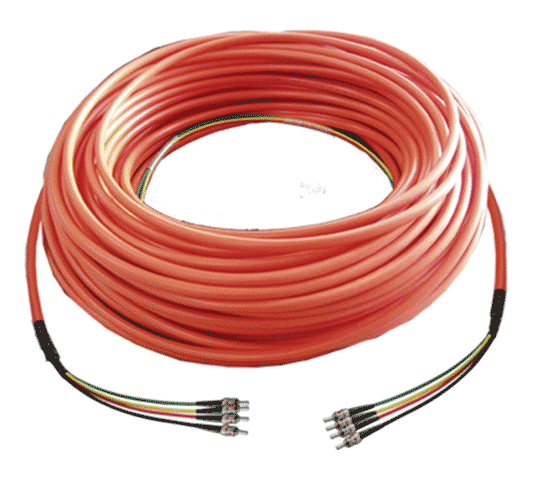

① ST型連接件:多用于光纖配線架,外殼呈圓形,緊固方式為螺絲扣.對于10Base-F連接來說,連接器通常是ST類型,多用于光纖配線架.
② SC型連接件:連接GBIC光模塊的連接器,它的外殼呈矩形,緊固方式是采用插拔銷閂式,不須旋轉,多用在路由器、交換機上.

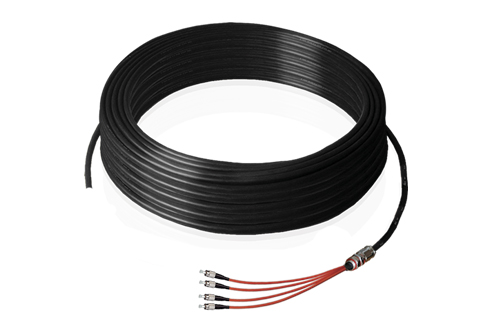

③ FC型連接件:外部加強方式是采用金屬套,緊固方式為螺絲扣. 一般在ODF側采用,多用在配線架上.
④ LC型連接件:連接SFP模塊的連接器,它采用操作方便的模塊化插孔(RJ)閂鎖機理制成,多常用于路由器.
⑤ MT-RJ:收發一體的方形連接件,一頭雙纖收發一體,多用于室內網絡.
不同種類的預制光纜活動連接件是早期不同企業開發所形成的標準,使用效果相同,優缺點不同.ST、SC連接件常用于普通網絡.ST連接件頭插入后旋轉半周有一卡口固定,缺點是容易折斷;SC連接件直接插拔,使用很方便,缺點是容易掉出來;FC連接件一般電信網絡采用,有一螺帽擰到適配器上,優點是牢靠、防灰塵,缺點是安裝時間稍長.MTRJ 型光纖跳線由兩個高精度塑膠成型的連接件和光纜組成.連接件外部件為精密塑膠件,包含推拉式插拔卡緊機構.適用于在電信和數據網絡系統中的室內應用.
