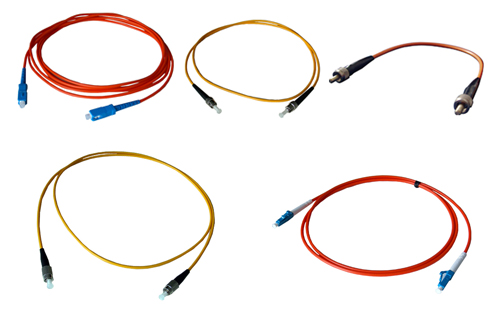

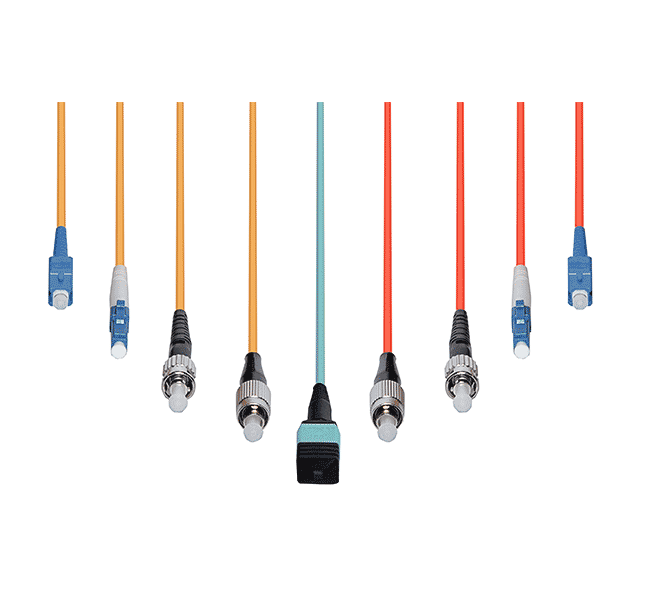

光纖跳線(又稱光纖連接器),也就是接入光模塊的光纖接頭,也有好多種,且相互之間不可以互用.SFP模塊接LC光纖連接器,而GBIC接的是SC光纖連接器.下面對網絡工程中幾種常用的光纖連接器進行詳細的說明:

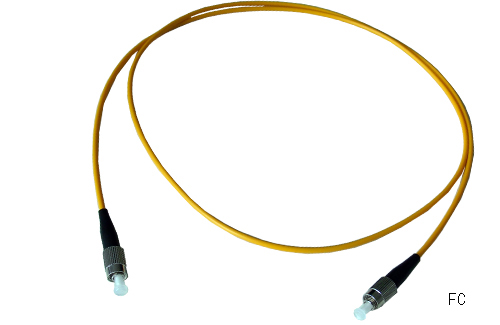

1、FC型光纖跳線:外部加強方式是采用金屬套,緊固方式為螺絲扣.一般在ODF側采用(配線架上用的最多)
2、SC型光纖跳線:連接GBIC光模塊的連接器,它的外殼呈矩形,緊固方式是采用插拔銷閂式,不須旋轉.(路由器交換機上用的最多)
3、ST型光纖跳線:常用于光纖配線架,外殼呈圓形,緊固方式為螺絲扣.(對于10Base-F連接來說,連接器通常是ST類型.常用于光纖配線架)

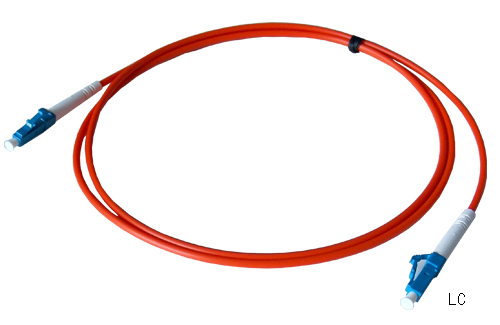

4、LC型光纖跳線:連接SFP模塊的連接器,它采用操作方便的模塊化插孔(RJ)閂鎖機理制成.(路由器常用)
5、MT-RJ型連接器
MT-RJ起步于NTT開發的MT連接器,帶有與RJ-45型LAN電連接器相同的閂鎖機構,通過安裝于小型套管兩側的導向銷對準光纖,為便于與光收發信機相連,連接器端面光纖為雙芯（間隔0.75mm）排列設計,是主要用于數據傳輸?shù)南乱淮呙芏裙饫w連接器.
6、MPO/MTP型光纖連接器
支持2芯以上更多芯數的光纖集合在一個接頭內的高密度光纖接頭,目前通常使用的是12芯MPO/MTP接頭.
主要應用于數據中心中的與端接光纜接頭,支持40G（12芯）和100G（24芯）光纖通道.
MPO/MTP接頭分為兩種:帶導向針（公頭）的接頭和不帶導向針（母頭）的接頭
MTP接頭是MPO接頭的升級版本,傳輸性能更好,損耗更低,對纖度更高.MPO/MTP接頭無法進行現場端接.
