◎產品特點
●符合工業級標準，MTBF>10萬小時
●無風扇設計，鋁合金機殼高效散熱。IP40防護等級
●光口默認SC型, FC/ST/LC(SFP)型可選
●預留POE模塊接口
●內置電源，直流雙電/交直流單電。直流提供反接和過流保護
●電源4KV(8/20μs)防雷保護/網口2KV(10/700μs)浪涌保護
◎產品說明

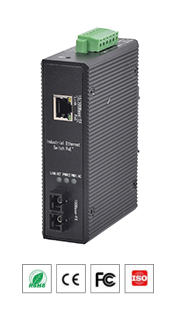

COE-1F1FE非網管型工業以太網交換機支持1個100M光口和1個10/100M自適應網口。產品采用工業級光模塊及芯片，可長期運行于嚴苛溫度環境;產品采用存儲轉發機制，支持網口自動識別功能;采用端口保護電路，可抵御雷電及電磁浪涌沖擊;預留POE模塊接口，可支持POE供電模式;提供卡軌側裝/背裝兩種模式，可防止狹窄空間安裝擠壓光纖。本產品符合FCC、CE、ROHS等標準，是用戶建設光纖以太網可以信賴的******設備。
◎技術指標
光纖接口
光口數量:×1
光口類型:默認雙纖SC，單纖或FC/ST/LC(SFP)可選
光口速率:155M
光口特性:單模默認1310nm，傳輸距離20km;多模默認1310nm傳輸距離2km。其他波長及傳輸距離可訂制
網絡接口
網口數量:×1
網口類型:帶燈RJ45座
網口速率:10/100M自適應
網口特性:雙絞線傳輸距離0-100米。 平行MDI/交叉MDI-X自動識別、半雙工HELF/全雙工FULL自動識別
網口保護:2KV(10/700μs)浪涌保護
電源
電源數量:直流電源×2/交直流電源×1可選
電源接口:6位5.08mm鳳凰接線端子
電源特性:內置寬溫寬壓電源。直流雙電源DC12-48V/交直流單電源ADC110-265V
電源保護:內置4KV(8/20μs)防雷保護電路;直流電源提供反接保護和過流4.0A保護
******功耗:< 5W
支持協議
IEEE802.3i 10Base-T;IEEE802.3u 100Base-TX/FX;
交換機屬性
應用層級:二層
背板總帶寬:1Gbps
整機包轉發率:0.744Mpps
MAC表:1K
包緩沖區:512K
延遲時間<3μs
MTBF>10萬小時
環境特性
工作溫度: -40～85°C(-40～185°F)
儲存溫度: -40～85°C(-40～185°F)
相對濕度: 5%～95%(無凝露)
機械特性
外殼材質:波楞鋁合金外殼+冷板
散熱方式:自然冷卻，無風扇
安裝方式:默認背裝卡軌，支持現場側裝卡軌/背裝壁掛
整機重量:0.36Kg(含壁掛附件，瓦楞紙盒加內襯包裝)
防護等級:IP40防護等級
產品質保:3年
通過認證: ROHS，F(xiàn)CC，CE，公安部認證;工信部認證;IEC61000-4

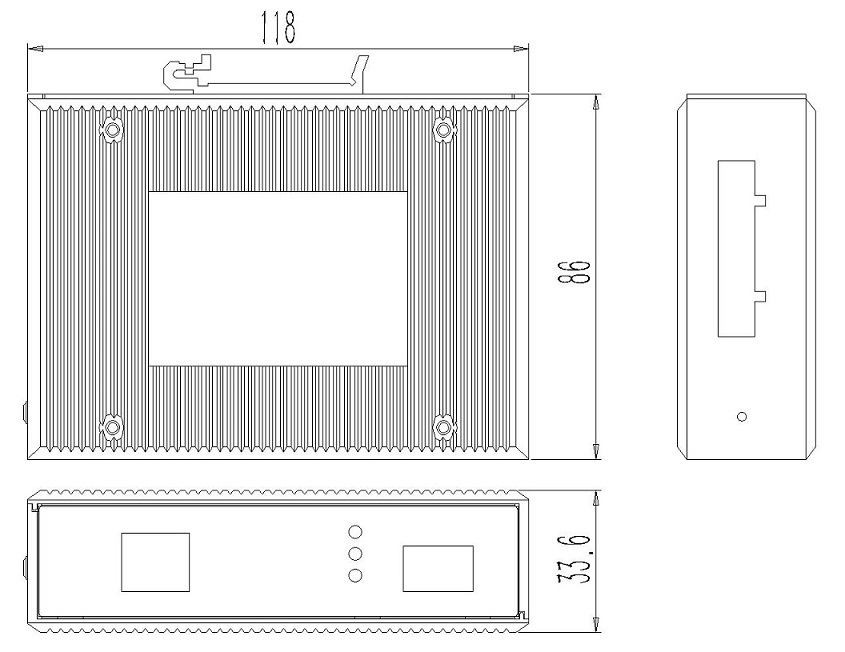

◎外形尺寸

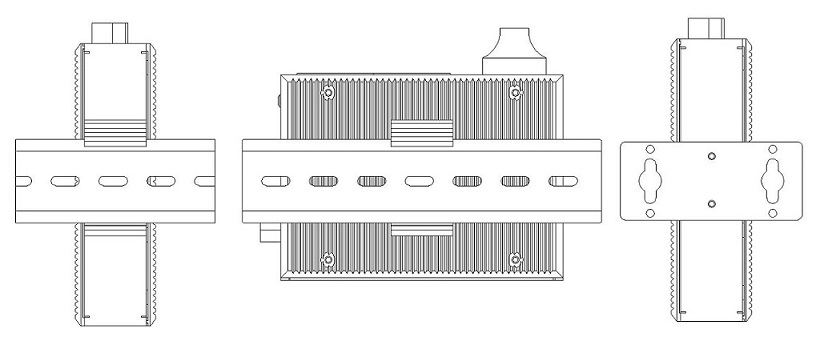

◎安裝方式
◎訂貨信息
型號 | 描述 |
COE-1F1FE-SC/M2-KI-2*DC12-48V | 1個百兆光+1個百兆電、SC接口、多模雙纖、2公里、卡軌式、DC12-48V供電、寬溫(-40℃-85℃) |
COE-1F1FE-SC/S20-KI-ADC110-265V | 1個百兆光+1個百兆電、SC接口、單模雙纖、20公里、卡軌式、ADC110-265V供電、寬溫(-40℃-85℃) |
COE-POE-PWR-48V/1A | 配套POE電源適配器48V/1A，適用于網口總功耗小于30瓦的POE供電產品 |
