光纖收發器的電口故障分析
光纖收發器電口常見故障現象:

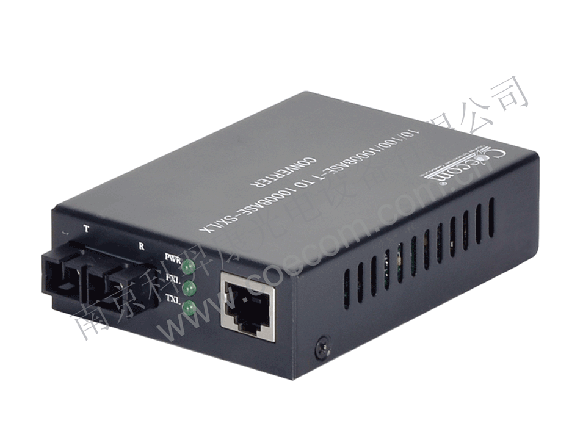

光纖收發器到現場安裝調試時,設備加電自檢各指示燈正常,接上光纖FXL燈正常,接網口（RJ45）TXL燈不亮,可能有如下情況:
（a）檢查網線是否斷路.
（b) 檢查連接類型是否匹配:網卡與路由器等設備使用交叉線,交換機,集線器等設備使用直通線.
（c) 檢查設備傳輸速率是否匹配.
（d) 若設備設計有撥碼開關,撥碼開關位置是否正常.
（e）光纖收發器的電端口與網絡設備接口,或兩端設備接口的雙工模式不匹配.
（f）雙絞線與RJ-45頭有問題,進行檢測.雙絞線兩端水晶頭采用T568B或者T568A標準制作:
T568B:1=TX+ 橙白
2=TX-橙
3=RX+綠白
4=空腳藍
5=空腳藍白
6=RX-綠
7=空腳棕白
8=空腳棕
T568A:1=TX+綠白
2=TX-綠
3=RX+橙白
4=空腳藍
5=空腳藍白
6=RX-橙
7=空腳棕白
8=空腳棕
光纖收發器時通時斷現象:
（a）可能為光路衰減太大,此時可用光功率計測量接收端的光功率,如果在接收靈敏度范圍附近,1-2dB范圍之內可基本判斷為光路故障.
（b）可能為與光纖收發器連接的交換機故障,此時把交換機換成PC,即兩臺收發器直接與PC連接,兩端對PING,如未出現時通時斷現象可基本判斷為交換機故障.
（c）可能為光纖收發器故障,此時可把光纖收發器兩端接PC（不要通過交換機）,兩端對PING沒問題后,從一端向另一端傳送一個較大文件（100M）以上,觀察它的速度, 如速度很慢（200M以下的文件傳送15分鐘以上）,可基本判斷為收發器故障.
