光纖收發器的光路故障分析
光纖收發器光路常見故障現象:

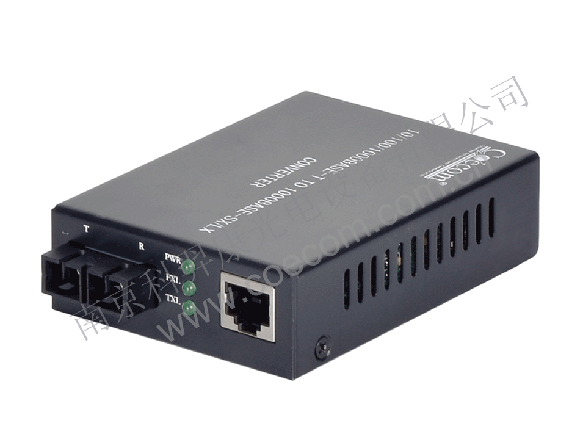

光纖收發器到現場安裝調試時,設備加電自檢各指示燈正常,接上光纖發現FXL燈（光路指示燈）不亮,不能正常使用,可能有如下情況:
（a）檢查光纖線路是否斷路;專用設備OTDR檢測.
（b) 檢查光纖線路是否損耗過大,超過設備接收范圍:光纖成頭端陶瓷芯損壞或者灰塵均會引起衰減大的現象.一般多模光纖的傳輸距離2公里,單模光纖的傳輸距離20公里,有些定制的單模光模塊的傳輸距離是40公里.
（c) 檢查光纖接口是否連接正確,本地的TX 與 遠方的RX 連接,遠方的TX 與本地的RX連接.

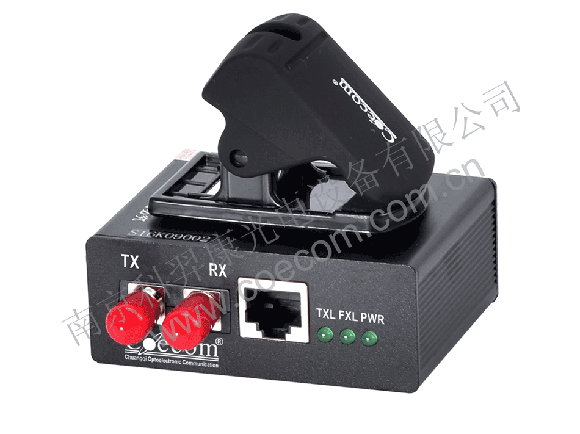

（d）檢查光纖連接器是否完好插入設備接口,跳線類型是否與設備接口匹配:收發器接口ST/FC/SC.接光纖相對應的ST/FC/SC接口,確保接口匹配及接插口吻合良好.
檢查設備類型是否與光纖匹配:多模光纖收發器接多模光纖,單模收發器接單模光纖.設備傳輸長度是否與距離匹配:有的多模光模塊最遠支持傳輸500米.認真閱讀設備說明書及了解其具體參數.
（e）如以上均確認沒有問題,光纖指示燈仍然不亮:用一根符合設備接口的短跳線,一端接光模塊的TX端,另一端接光模塊的RX端,形成光纖自環狀態,若設備光釬燈仍不亮,說明該設備光模塊可能有質量問題,問題產品做返廠維修處理.
以上內容僅供現場施工人員參考.
